Alumiinium aknad ja uksedkasutatakse laialdaselt elamu-, äri-, tööstus- ja kõrghoonete arhitektuuris, kuna need ühendavad konstruktsiooni tugevuse, disaini paindlikkuse, ilmastikukindluse, madalad hooldusnõuded ja ühilduvuse kaasaegsete klaasimissüsteemidega. Kõige tõhusam spetsifikatsioon ei ole aga lihtsalt alumiiniumi valimine. Raami seeria, sulami klass, ava konfiguratsioon, klaasi kogunemine, termiline eraldamine, tihendid, riistvara, pinnatöötlus, drenaaž ja paigaldusdetailid mõjutavad lõpetatud ava lõplikku jõudlust. Selles juhendis selgitatakse, kuidas need elemendid koos töötavad, kuidas võrrelda tavalisi konfiguratsioone, kuidas sobitada süsteem hoone keskkonnaga ja kuidas vältida spetsifikatsioonivigu, mis võivad vähendada mugavust või teenuse jõudlust.
Sisukord
Otse teema juurde liikumiseks klõpsake mis tahes jaotist.
- 1. Miks on materjali valik tänapäevaste avauste puhul oluline?
- 2. Struktuurisüsteemi mõistmine
- 3. Kuidas sulami valik toimivust mõjutab
- 4. Kuidas raami seeria ja profiili sügavus töötavad
- 5. Avanevate konfiguratsioonide vahel valimine
- 6. Soojusjõudlus ja ilmastikukontroll
- 7. Klaas, tihendid, riistvara ja drenaaž
Miks on materjali valik tänapäevaste avauste puhul oluline?
Aken või uks on midagi enamat kui raam klaasi ümber. See on osa hoone välispiirest, mõjutab seda, kuidas inimesed kogevad siseruumi ning peavad töötama korduvate avamistsüklite, muutuvate temperatuuride, tuulesurve, vihma, päikesevalguse ja igapäevase puhastamise korral.
Seetõttu tuleks materjali valikut kaaluda koos süsteemi projekteerimisega. Alumiinium on arhitektuuriliste rakenduste jaoks atraktiivne, kuna see pakub kasulikku kombinatsiooni tugevusest, mõõtmete stabiilsusest, valmistamise paindlikkusest ja suhteliselt väikesest konstruktsioonimassist. Seda saab ekstrudeerida ka keerukateks osadeks, võimaldades disaineritel ja tootjatel integreerida kambrid, klaasitaskud, äravooluteed, tihendid, kinnitusdetailide asukohad ja muud funktsionaalsed omadused ühte koordineeritud profiilisüsteemi.
Elamuprojekti puhul võib see tähendada õhukesi vaatenurki ja praktilist ventilatsiooni. Ärihoone puhul võivad prioriteedid nihkuda suuremate klaasitud alade, korduvate avamistsüklite, tugevama riistvara või õhu ja vee liikumise rangema kontrolli suunas. Rannikukeskkonnas muutub pinnakaitse ja korrosioonikindlus eriti oluliseks. Tugeva tuulega piirkonnas väärivad erilist tähelepanu profiili geomeetria, tugevdus, klaasi valik ja ankurdamine.
Profiilid kannavad klaasist, riistvarast, tuulerõhust ja tööjõududest tulenevaid koormusi hoone konstruktsioonile üle.
Raamid, tihendid, äravoolukanalid ja klaasid töötavad koos, et piirata soovimatut õhu ja vee liikumist.
Profiili mõõtmed, vaatejooned, viimistlus, värv ja avamise stiil mõjutavad fassaadi visuaalset keelt.
Riistvara ja raami geomeetria määravad, kui kergesti seade avaneb, sulgub, lukustub, ventileerub ja jääb joondatud.
Seetõttu ei ole tugevaimad süsteemid määratletud ühe tunnusega. Jõudlus tuleneb koordineerimisest. Kõrgekvaliteediline sulam ei suuda kompenseerida halba äravoolu. Tugev raam ei saa luua usaldusväärset tihendit, kui aknatiiva geomeetria on ebatäpne. Suurepärane klaas ei suuda ületada halvasti paigaldatud perimeetri liigendit. Kogu komplekti tuleb käsitleda kui üht tehnilist ava.
Struktuurisüsteemi mõistmine
Alumiiniumava põhiline konstruktsiooniloogika on arusaadav: ekstrudeeritud profiilid loovad raami ja liikuvad sektsioonid, klaasid hoitakse spetsiaalsetes taskutes, riistvara on paigutatud tugevdatud aladele ja tihenduskomponendid sulgevad ettenähtud vahed fikseeritud ja liikuvate osade vahel.
Süsteemi muudab keerukaks nende elementide koostoime. Väliselt kompaktne profiil võib sisaldada mitut sisemist kambrit. Need kambrid võivad aidata jäikust, äravoolu suunamist, kinnitusdetailide paigutamist või termilist eraldamist. Tegelik profiiligeomeetria võib seega rääkida palju kasulikumat tehnilisest loost kui nähtav pind üksi.
Fikseeritud raamid ja kasutatavad sektsioonid
Fikseeritud perimeetri raam loob ühenduse ava ja seina vahel. See peab säilitama oma geomeetria, taludes samal ajal aknatiiva ja klaaside kaudu ülekantavat koormust. Seevastu kasutatavad sektsioonid peavad tasakaalustama jäikust liikumisega. Nende mõõtmed peavad jääma piisavalt stabiilseks, et riistvara korralikult töötaks ja tihendid püsivad järjepidevalt.
Klaasist tasku
Klaasitasku määrab, kuidas klaas on paigutatud, toestatud, kinni hoitud ja tihendatud. Hästi läbimõeldud tasku toetab klaasi õigesti, jättes ruumi tihenditele, kinnitusplokkidele, drenaaživahenditele ja vajalikule klaasipaksusele. Enne valmistamist tuleb alati kontrollida klaaskonstruktsiooni ja profiilisüsteemi ühilduvust.
Vuugid ja ühenduskohad
Nurgaühendused ja mehaanilised ühendused jäetakse visuaalsel võrdlusel sageli tähelepanuta, kuna need ei ole valmis ava kõige ilmsem osa. Sellest hoolimata võivad need mõjutada joondamist, jäikust, tihenduse järjepidevust ja pikaajalist tööd. Täpne lõikamine ja täpne nurkade kokkupanek on olulised, eriti kui mitu seadet on paigaldatud pidevasse fassaadi.
Projektimeeskondade jaoks on üks kasulik harjumus nõuda täielikku lõikejoonist, mitte hinnata kaadrit ainult fotode põhjal. Sektsioon võib ühes vaates kuvada profiili sügavuse, kambri paigutuse, klaasimisvaru, soojustõkke asukoha, äravoolutee, tihendi asukoha ja riistvaraliidese.
Alumiinium aknad ja uksedon kõige parem mõista projekteeritud koostudena. Väljend võib kõlada lihtsalt, kuid tegelik tehniline süsteem võib oluliselt erineda olenevalt profiiliseeriast, avanemisstiilist, sulamist, klaasist, termokonstruktsioonist, tihenditest ja keskkonnanõuetest.
Kuidas sulami valik toimivust mõjutab
Kõigil alumiiniumprofiilidel ei ole samad mehaanilised omadused. Sulami perekond ja temperament mõjutavad tugevust, voolavuskäitumist, pikenemist, töötlemisreaktsiooni ja seda, kuidas profiili saab kujundada vastavalt konkreetsele koormusnõudele.
Arhitektuurisüsteemide puhul kasutatakse sageli kahte klassi 6063-T5 ja 6061-T6. Neid ei saa igas rakenduses omavahel asendada. Õige valik sõltub profiili nõutavast geomeetriast, laadimistingimustest, valmistamismeetodist ja projekti spetsifikatsioonist.
| Materjali klass | Tüüpiline tegelane | Tüüpiline disainilahendus | Kus see võib olla kasulik |
|---|---|---|---|
| 6063-T5 | Tugev profiili-ekstrusiooni sobivus heade pinnaviimistlusomadustega | Kasulik paljude tavapäraste arhitektuursete profiilide ja detailsete ekstrusioonide jaoks | Elamu- ja üldärisüsteemid |
| 6061-T6 | Suurem mehaaniline tugevus ja tugevam kandevõime | Nõuetekohase konstruktsiooni korral võib see toetada nõudlikumaid konstruktsiooninõudeid | Suuremad sektsioonid, raskemad klaasid või rakendused, mis nõuavad suuremat konstruktsioonivõimsust |
Tugevus on ainult üks valikukriteerium
Tugevam sulam ei tekita automaatselt paremat avaust. Kui profiil on ettenähtud töö jaoks tarbetult raske, ei pruugi süsteemi muud osad paremaks muutuda lihtsalt seetõttu, et materjali tugevus on suurem. Veel tuleb hinnata profiili geomeetriat, seina paksust, sildeulatust, tugede vahekaugust, klaasi kaalu, riistvara paigutust ja ankurdamist.
Kasulikum küsimus ei ole "Milline sulam on tugevaim?" kuid "Milline sulam toetab nõutavat disaini sobiva geomeetria ja tootmise järjepidevusega?" See nihe toob kaasa paremad inseneriotsused, kuna see seob materjali omadused tegelike kasutustingimustega.
Materjali jälgitavus ja järjepidevus
Suuremate projektide puhul on oluline tootmispartiide järjepidevus. Valitud sulam ja temperament peaksid olema tehnilises kirjelduses selgelt määratletud ning tootmisdokumendid peaksid võimaldama eristada heakskiidetud materjale asendajatest. Järjepidevus on eriti oluline, kui profiili töötlemine, anodeerimine või katmine toimub mitmes tootmisetapis.
- Määratlege sulam ja temper:Vältige laiaulatuslike mõistete kasutamist, nagu „kõrgtugev alumiinium” ilma tehnilise tähistuseta.
- Sobitage lõik koormusega:Materjali valikut ja profiili geomeetriat tuleks käsitleda koos.
- Vaadake üle valmistamisnõuded:Lõikamine, töötlemine, ühendamine ja viimistlemine võivad mõjutada valmiskomponendi praktilist jõudlust.
- Hoidke kirjed joondatud:Materjali spetsifikatsioonid peavad vastama tootmisjoonistele ja kontrollidokumentidele.
Kuidas raami seeria ja profiili sügavus töötavad
Alumiiniumprofiili nimilaiuse või konstruktsiooniperekonna kirjeldamiseks kasutatakse sageli raami seeriat. Need annavad ostjatele ja disaineritele mugava võrdlusaluse, kuid seerianumber üksi ei määra akna või ukse täielikku jõudlust.
Sügavam raam võib pakkuda rohkem siseruumi kambritele, klaasile, tihenditele, tugevdustele või termiliselt purunevatele komponentidele. Kompaktsem profiil võib pakkuda õhemaid visuaalseid proportsioone. Kumbki lähenemisviis pole üldiselt parem. Õige tasakaal sõltub hoonest, klaaside konfiguratsioonist, konstruktsiooni ulatusest, ilmastikumõjust ja kavandatud eesmärgist.
| Disaini muutuja | Mida see mõjutab | Miks see on oluline |
|---|---|---|
| Profiili sügavus | Sektsiooni jäikus, klaaside paigutus, süsteemi geomeetria | Sügavamad sektsioonid võivad pakkuda täiendavat struktuurset ja funktsionaalset ruumi |
| Seina paksus | Lokaalne jäikus, töötlemiskäitumine, ühenduse tugevus | Sektsiooni ebapiisav disain võib põhjustada moonutusi või kehva riistvaratugi |
| Kambri paigutus | Tugevus, drenaaž, soojusstrateegia | Sisegeomeetria mõjutab rohkem kui välimus |
| Klaasist tasku suurus | Klaasi ühilduvus ja tihenduskorraldus | Raam peab korrektselt toetama määratud klaasist konstruktsiooni |
Miks võib sama sari erinevalt esineda?
Kaks toodet, millel on sama nimiseeria tähis, võivad erineda sulami, seina paksuse, kambri konstruktsiooni, riistvarasüsteemi, klaasi konfiguratsiooni ja termilise purunemise konstruktsiooni poolest. Seetõttu tuleks seerianumbreid käsitleda pigem süsteemisiseste identifikaatoritena kui universaalsete jõudlusmärgistena.
Tehniliseks ostuks ja projekteerimise kooskõlastamiseks on kasulik lõikejooniseid kõrvuti võrrelda. Nii on lihtsam tuvastada erinevusi, mida on raske ainuüksi tootenimede põhjal otsustada.
Avanevate konfiguratsioonide vahel valimine
Avamisstiil mõjutab otseselt ventilatsiooni, puhastamist, vaatejooni, riistvarakoormust, veemajandust ja seda, kuidas ava interakteerub ruumi või fassaadiga. Sobiv konfiguratsioon algab pigem eesmärgipärasest kasutusest kui ainult välimusest.
Hingedega töötamine võib tagada tõhusa ventilatsiooni ja vaba avanemisala. See on kasulik, kui prioriteet on otsene õhuvool ja praktiline töö.
Lükandlehed liiguvad oma tasapinnas, mis võib olla kasulik, kui õõtsuva aknatiiva välimine või sisemine kliirens on piiratud.
Ülemine liigend võimaldab ventilatsiooni, aidates samal ajal juhtida kerget vihma, kui avanemise geomeetria ja tihendid on korralikult konstrueeritud.
Mitu ühendatud paneeli võivad luua laia avause, kui projekt nõuab tugevamat ühendust sise- ja välisruumide vahel.
Korpuse süsteemid
Korpused võivad pakkuda suhteliselt otsest õhuvoolu ja neid kasutatakse tavaliselt seal, kus ventilatsioon on oluline. Kuna tiib ulatub avanemissuunda, peaksid disainerid kontrollima mööbli paigutust, ringlusteid, puhastusjuurdepääsu ja riistvara ulatust.
Liugsüsteemid
Lükandüksused valitakse sageli seal, kus on soovitav ruumisäästlik avanemisliigutus. Rööbaste joondamine, rulli kvaliteet, drenaaž ning liikuva paneeli ja raami vaheline suhe on sujuva töö tagamiseks kesksel kohal. Liugsüsteemi ei tohiks hinnata ainult selle järgi, kui sujuvalt esindussaali näidis uuena liigub; Samuti on oluline rööbastee pikaajaline geomeetria ja riistvarahooldus.

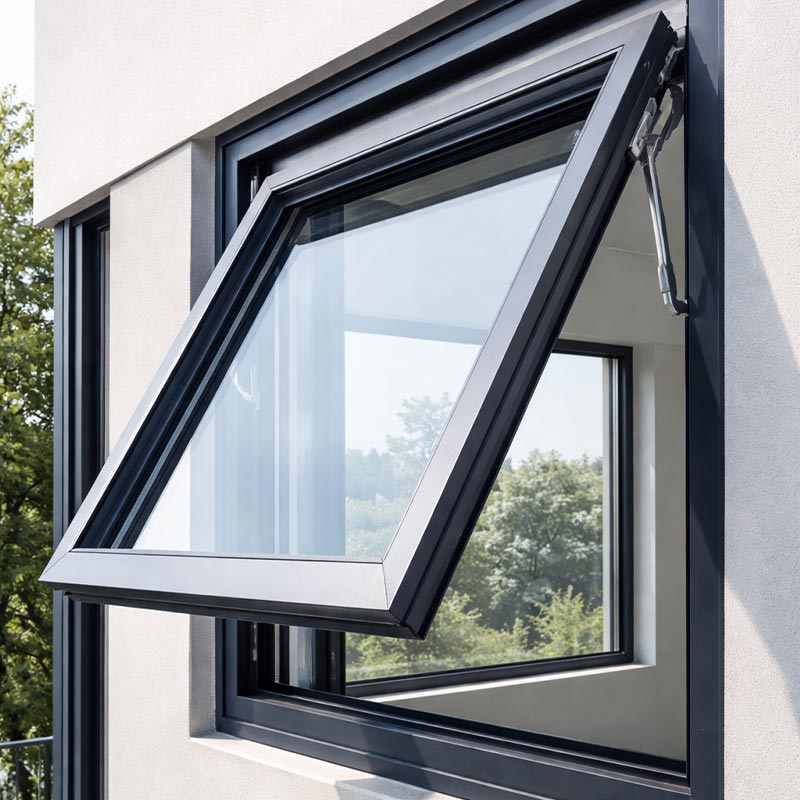

Varikatused ja erikonfiguratsioonid
Varikatusaknad võivad olla praktilised kontrollitud ventilatsiooniks ja võivad luua omapärase fassaadirütmi. Spetsiaalsed konfiguratsioonid võivad kombineerida ka erinevaid avamisrežiime, nagu libisemis- ja kattega funktsioonid, et kohandada keerulisi ruumipaigutusi.
Soojusjõudlus ja ilmastikukontroll
Soojusomadusi ei määra ainult alumiinium. Oluline küsimus on, kuidas soojus liigub läbi kogu koostu ja kuidas raam, klaas, tihendid, vahetükid ja ümbritsev konstruktsioon seda liikumist juhivad.
Traditsiooniline alumiinium on kõrge juhtivusega. Hoonete puhul, mis nõuavad paremat soojuslikkust, võivad termiliselt purustatud süsteemid katkestada otsese juhtivuse läbi raami, kasutades metallosa osade vahel madala juhtivusega eraldajat. Tavaliselt kasutatakse selleks PA66-põhiseid termotõkkeid.
Miks termilised katkestused on olulised?
Termilise katkestuse põhieesmärk on vähendada otsest soojusülekannet läbi raami. Õigesti konstrueeritud süsteem võib parandada ka sisepinna temperatuuri käitumist ja vähendada kondenseerumise tõenäosust sobivates sise- ja välistingimustes.
Termilise katkestuse jõudlus sõltub aga enamast kui lihtsalt isoleerriba lisamisest. Soojustõkke geomeetria, pidevus ümber nurkade, klaasi servade disain, riistvaraliidesed, raami sügavus, tihendid ja paigaldus mõjutavad tegelikku tulemust.
Õhu-, vee- ja tuulekindlus
Ilmastikunäitajaid tuleks hinnata süsteemina. Lõpptulemusele aitavad kaasa survetihendid, äravoolukanalid, tihendid, klaaside liidesed, rõhu juhtimine, nurgaliited ja raami geomeetria.
Tuuletakistus sõltub võrdselt kogu konfiguratsioonist. Profiili jäikus, klaasi mõõtmed, mulloonide vahekaugus, tugevdus, ankurdamine ja hoone kõrgus võivad konstruktsiooninõuet oluliselt muuta. Toote spetsifikatsiooni, mis ei tuvasta testi või disaini konteksti, tuleks seetõttu tõlgendada hoolikalt.
| Esinemisala | Põhikomponendid | Tüüpiline inseneri fookus |
|---|---|---|
| Termiline | Soojustõke, raami geomeetria, klaas, vahetükk, tihendid | Vähendage juhtivaid ja konvektiivseid soojusteid |
| Õhutihedus | Tihendid, nurgaliigendid, riistvara kokkusurumine | Töötamise ja liikumise ajal säilitage pidev tihendus |
| Veekindlus | Drenaažikanalid, nututeed, tihendid, rõhureguleerimine | Juhuslik vesi suunata sisepindadest eemale |
| Tuulekindlus | Profiili jäikus, klaas, tugevdus, ankrud | Kontrollige läbipainde ja säilitage ohutu töö koormuse all |
Kliimatundlike hoonete puhul on see kogu süsteemi hõlmav lähenemine eriti oluline. Spetsifikatsioonis tuleks selgitada, millised koostu osad aitavad kaasa nõutavale jõudlusele, selle asemel, et esitada üks isoleeritud jõudlusnumber ilma kontekstita.
Klaas, tihendid, riistvara ja drenaaž
Raam on vaid üks osa avast. Klaas, tihendid, riistvara ja kanalisatsioon võivad määrata, kas valmis seade töötab igapäevases kasutuses ootuspäraselt.
Klaasi konfiguratsioon
Seoses profiilisüsteemiga tuleks arvesse võtta klaasi paksust, klaaside arvu, õõnsuse laiust, katte valikut, akustilist konfiguratsiooni ja ohutusnõudeid. Raskemad klaasid suurendavad aknatiiva ja riistvara poolt kantavat koormust, seega tuleb ühilduvust pigem kontrollida kui eeldada.
Näiteks võib mitme klaasiga isolatsiooniga klaaspakett parandada soojus- ja akustilisi omadusi, kuid raamil peab olema piisavalt klaasitasku sügavust ja konstruktsioonivõimet, et toetada valitud kogumit. Klaaside valik peaks seetõttu toimuma koos raami valikuga.
Tihendid ja tihendid
Tihendid säilitavad kontakti komponentide vahel, mis vajavad kontrollitud eraldamist. EPDM-põhiseid tihendussüsteeme kasutatakse laialdaselt arhitektuurirakendustes, kuna need pakuvad kasulikke ilmastikunäitajaid, kui need on õigesti määratletud ja paigaldatud.
Oluline on ka tihendi geomeetria. Tihend peab olema järjepidevuse säilitamiseks piisavalt kokku surutud, kuid mitte niivõrd ülekoormatud, et kasutamine muutub tarbetult keeruliseks. Nurkade ühendamine, tihendi pikkus, vuukide paigutus ja paigalduskvaliteet aitavad kaasa tihenduse usaldusväärsusele.
Riistvara
Hinged, lukud, rullikud, käepidemed, piirajad, hõõrdetoed ja mitmepunktisüsteemid tuleb sobitada aknatiiva suuruse ja kaaluga. Riistvara võimsust tuleks arvesse võtta koos töösageduse ja keskkonnaga kokkupuutega.
Drenaaž
Korralikult kuivendatud raam ei püüa iga pinda absoluutselt kuivaks muuta. Selle asemel juhib see juhuslikku niiskust, juhtides vett läbi kontrollitud radade väliste väljalaskepunktide poole. Drenaažiavad peavad pärast valmistamist, viimistlemist, paigaldamist ja puhastamist jääma takistusteta.
- Klaasi ühilduvus:Kinnitage paksus, kaal, tasku sügavus ja klaasimisviis.
- Tihendi järjepidevus:Kontrollige nurki, liitekohti, survet ja vajaduse korral asendusjuurdepääsu.
- Riistvara maht:Sobitage liitmikud aknatiiva kaalu, mõõtmete ja avanemissagedusega.
- Drenaažitee:Kontrollige, et veele oleks väljapoole suunduv kindel tee.
Pinnatöötlus ja pikaajaline välimus
Pinnatöötlus on alumiiniumist arhitektuurisüsteemi visuaalne ja funktsionaalne osa. Viimistlus mõjutab värvi, tekstuuri, vastupidavust keskkonnamõjudele, puhastatavust ja valminud fassaadi tajutavat kvaliteeti.
Levinud lähenemisviisid hõlmavad anodeerimist, pulbervärvimist, soojusülekandeefekte puidusüü välimuse saavutamiseks ja fluorosüsinikupõhiseid katteid nõudlikeks välistöödeks. Iga meetod loob erineva pinna iseloomu ja see tuleks valida vastavalt soovitud välimusele ja keskkonnatingimustele.
Anodeeritud pinnad
Anodeerimine loob alumiiniumpinnale kontrollitud oksiidikihi. See võib anda metallist viimistluse ja vastupidava arhitektuurse välimuse, säilitades samal ajal visuaalse ühenduse alusmaterjaliga.
Pulbervärvimine
Pulbervärvimine tagab laia värvipaindlikkuse ja seda kasutatakse laialdaselt kaasaegsete elamu- ja ärifassaadide jaoks. See toetab standardseid värvisüsteeme ja projektipõhiseid viimistlusi, kui substraadi ettevalmistamist, eeltöötlust, kõvenemist ja katte kvaliteeti kontrollitakse korralikult.
Puidutera efektid
Soojusülekande tehnikad võivad luua visuaalseid mustreid, mis meenutavad puitu, säilitades samal ajal alumiiniumist aluspinna. See lähenemine on kasulik, kui projektiga taotletakse soojemat arhitektuurset välimust ilma põhimaterjali platvormi muutmata.
Mida tuleks kontrollida?
| Lõpetamisvõimalus | Visuaalne tegelane | Kasulik kaalutlus |
|---|---|---|
| Anodeerimine | Metallik ja arhitektuurne | Kasulik, kui soovitakse alumiiniumi loomulikku iseloomu |
| Pulbervärvimine | Lai valik ühevärvilisi värve ja tekstuure | Sobib paljudele elu- ja äripindade värviprogrammidele |
| Soojusülekanne | Puidukujuline välimus | Kasulik projektide puhul, mis ühendavad kaasaegse raamimise soojemate visuaalsete vihjetega |
| Fluorosüsinikkate | Arhitektuurne välisilme | Võib kaaluda nõudlikuma fassaadi eksponeerimise korral, kui see on õigesti määratud |
Värvi ühtlus on oluline ka siis, kui ühele fassaadile on paigaldatud palju seadmeid. Projekti spetsifikatsioonis tuleks määratleda viimistluse tüüp, värviviide, läike või tekstuuri ootused ja vastuvõetavad kontrollikriteeriumid.
Süsteemide sobitamine ehitusrakendustega
Erinevad hoonetüübid seavad avadele erinevad nõudmised. Selle asemel, et otsida üht universaalset konfiguratsiooni, peaksid disainerid tuvastama projekti domineerivad keskkonna- ja tegevusnõuded.
Prioriteediks on sageli päevavalgus, ventilatsioon, akustiline mugavus, puhastusjuurdepääs, termoregulatsioon ning tasakaal visuaalsete proportsioonide ja praktilise kasutuse vahel.
Olulisemaks võivad muutuda korduv kasutamine, suuremad klaaside mõõtmed, fassaadi kooskõlastamine, ohutus, vastupidavus ja ühtlane välimus.
Tuulerõhk, ankurdamine, konstruktsiooni läbipaine, veemajandus ja juurdepääs hooldusele väärivad üksikasjalikku tehnilist ülevaadet.
Soolaga täidetud õhk suurendab materjali valiku, pinna ettevalmistamise, katte kvaliteedi, drenaaži ja riistvara korrosioonikindluse tähtsust.
Elamuga seotud kaalutlused
Kodud vajavad tavaliselt avasid, mida on lihtne kasutada, puhastada, ventileerida ja hooldada. Magamistubades võivad olla kasulikud akustilised kaalutlused, eluruumid võivad eelistada suuremaid klaasitud pindu ning köök või vannituba võib vajada praktilist ventilatsiooni. Ideaalne konfiguratsioon sõltub ruumist, mitte ainult hoone kategooriast.
Kaubanduslikud kaalutlused
Ärihoonetel võivad olla sagedasemad avamistsüklid ja suuremad kooskõlastusnõuded. Sama mooduli korduv paigaldamine muudab mõõtmete ühtsuse eriti oluliseks. Süsteemi valimisel tuleks arutada riistvara vastupidavust, asendamise juurdepääsetavust ja viimistluse ühtlust.
Kõrghooned ja eksponeeritud fassaadid
Hoone kõrguse ja kokkupuute suurenedes muutub tuule ja vee käitumine olulisemaks. Raami tuleks analüüsida koos klaasi mõõtmete, kinnituspunktide, raamide, ahtripeeglite ja ümbritseva seina konstruktsiooniga. Samuti on oluline kooskõlastada välist äravoolu ja siseviimistlust, et ava toimiks pärast paigaldamist korralikult.
Tööstuskeskkonnad
Tööstusrajatised võivad avasid puutuda kokku tolmu, niiskuse, kemikaalide, temperatuurimuutuste või intensiivse puhastamisega. Nendes olukordades võib pinnatöötlus, tihendite valik, riistvara kaitse ja hoolduse juurdepääs muutuda dekoratiivsetest funktsioonidest olulisemaks.
Kuidas lugeda tehnilist spetsifikatsiooni
Hea tehniline spetsifikatsioon peaks muutma süsteemi arusaadavaks ilma turunduskeelele tuginemata. Ostjatel, arhitektidel, inseneridel ja paigaldajatel peaks olema võimalik kindlaks teha, mida tegelikult tarnitakse ja millistele tingimustele märgitud toimivus kehtib.
| Spetsifikatsioon Üksus | Mida otsida | Miks see on oluline |
|---|---|---|
| Sulam ja karastus | Materjali täpne tähistus | Annab aluse mehaanilise käitumise mõistmiseks |
| Profiiliseeria | Perekonna ja sektsiooni nimimõõtmed | Aitab tuvastada raamisüsteemi ja saadaolevat klaasipinda |
| Klaasi kogunemine | Paani paksus, õõnsus, konfiguratsioon | Seotud otseselt kaalu-, soojus-, akustiliste ja ohutusnõuetega |
| Soojuskujundus | Termilise purunemise materjal ja konfiguratsioon | Näitab, kuidas juhitakse juhtivat soojusülekannet |
| Õhu ja vee jõudlus | Testitud või täpsustatud jõudlus selgete tingimustega | Väldib isoleeritud arvude tõlgendamist ilma kontekstita |
| Tuulekindlus | Hinne, kavandatud rõhk või samaväärne katsealus | Seob süsteemi projekti kokkupuute ja struktuurinõuetega |
| Lõpeta | Pindamis- või anodeerimisprotsess ja värviviide | Määratleb välimuse ja pinnatöötluse ootused |
Küsi lõikejooniseid
Profiiliosa on tehniliseks võrdluseks üks kasulikumaid dokumente. See võib paljastada, kas tootel on termokambrid, kus istub klaas, kuidas toimivad tihendid, kus jooksevad äravoolukanalid ja kui palju ruumi on riistvara jaoks.
Küsige, mida kirjeldavad jõudlusnumbrid
Numbrid on väärtuslikud ainult siis, kui nende kontekst on selge. Soojuskoefitsient võib kirjeldada konkreetset sektsiooni, klaaside konstruktsiooni või täielikku koostu. Veekindluse või tuulekindluse klassifikatsiooni võib seostada määratletud katsekonfiguratsiooniga. Seetõttu peaksid tehnilised kirjeldused selgitama testitud või arvutatud seisukorda, mitte esitama numbreid ilma võrdluskonfiguratsioonita.
Eraldage standardfunktsioonid projektipõhistest valikutest
Mõned omadused on tootepere jaoks standardsed, teised aga sõltuvad projekti nõuetest. Selge spetsifikatsioon peaks eristama standardprofiili valikuid, saadaolevaid klaasikonfiguratsioone, viimistlusvalikuid, riistvarapakette ja kohandatud mõõtmeid.
Levinud spetsifikatsiooni- ja paigaldusvead
Paljud jõudlusprobleemid ei ole põhjustatud põhimaterjalist endast. Need tulenevad mittevastavatest komponentidest, ebaselgetest spetsifikatsioonidest, halvast tootmiskontrollist või paigaldusdetailidest, mis ei olnud kooskõlastatud akna- ja uksesüsteemiga.
- Ainuüksi välimuse järgi valimine:Õhuke raam võib tunduda atraktiivne, kuid eeldab siiski piisavat konstruktsioonivõimet selle klaasi suuruse ja keskkonnakoormuse jaoks.
- Klaasi kaalu ignoreerimine:Raskemad klaasid muudavad aknatiiva koormust ja võivad mõjutada riistvara valikut, hinged, rullikud ja raami läbipaine.
- Seerianumbri käsitlemine jõudlusreitinguna:Sama nimiseeria võib sisaldada erinevaid struktuurseid ja termilisi konfiguratsioone.
- Drenaaži alahindamine:Drenaažitee võivad olla blokeeritud hermeetiku, prahi, vale töötluse või paigaldusvea tõttu.
- Sobimatu riistvara kasutamine:Riistvara peab vastama avanemismõõtmetele, aknatiiva kaalule, töösagedusele ja kokkupuutele.
- Paigaldamise koordineerimise vahelejätmine:Isegi hästi projekteeritud seade võib halvasti töötada, kui perimeetri liides pole korralikult suletud, ankurdatud ja tühjendatud.
- Viimistlusnimede võrdlemine spetsifikatsioonide asemel:Kahel sarnase värvinimega kattekihil võivad olla erinevad protsessinõuded ja välised jõudlusnäitajad.
- Tuginedes ebamäärasele vastupidavuse keelele:Väited, nagu "väga tugev" või "kauakestev", on vähem kasulikud kui määratletud materjali-, viimistlus-, katse- ja hooldusteave.
Paigaldamine on osa süsteemist
Ava tuleb paigaldada nii, et selle raam oleks õigesti joondatud, mehaaniliselt kinnitatud ja seinakonstruktsiooniga integreeritud. Perimeetri liigendid vajavad liikumise ja niiskuse juhtimiseks sobivaid materjale ja detaile.
Joondamine on eriti oluline liug- ja mitmepunktisüsteemide puhul. Veidi ruudukujuline raam võib põhjustada ebaühtlase tihenduse, riistvara enneaegse kulumise või raske töö. Seetõttu tuleks enne töö alustamist määratleda paigaldustolerantsid.
Miks on täppistootmine oluline?
Ekstrusioon on alles tootmisprotsessi algus. Arhitektuursed avad hõlmavad tavaliselt lõikamist, CNC-töötlust, puurimist, nurkade töötlemist, paigaldamist, klaasimist, tihendamist, pinna viimistlemist, kontrolli ja pakkimist. Iga etapp võib mõjutada lõplikku kokkupanekut.
Mõõtmete ühtsus on eriti oluline, kuna aknad ja uksed sisaldavad mitut vastastikku toimivat komponenti. Kui augu asukoht, lõikepikkus, nurgaliide või klaasitasku on ebaühtlane, võib probleem ilmneda hiljem riistvaraprobleemina, joondusprobleemina, tihendusprobleemina või paigalduse reguleerimisena.
Ekstrusiooni juhtimine
Ekstrudeeritud profiilid peaksid säilitama ettenähtud sektsiooni geomeetria kindlaksmääratud tolerantside piires. Järjepidevus muutub olulisemaks, kui profiilid ühendatakse suurteks sõlmedeks või kui mitu seadet peavad visuaalselt üle fassaadi joonduma.
CNC töötlemine
Arvutiga juhitav töötlemine võib parandada riistvaraaukude, äravoolufunktsioonide, käepideme positsioonide, nurgaliideste ja muude kriitiliste toimingute korratavust. Töötlemise väärtus ei seisne pelgalt automatiseerimises, vaid korratavas protsessi juhtimises ja kontrollis.
Kokkupaneku kvaliteet
Montaažimeeskonnad peavad mõistma seost raami mõõtmete, tihendite, klaasi, riistvara ja äravoolu vahel. Komponentide õige paigutus võib olla sama oluline kui komponentide kvaliteet. Valesti paigaldatud esmaklassiline tihend on endiselt paigaldusviga.
Ülevaatuspunktid
- Sissetuleva materjali kontroll:Kinnitage määratud sulam, profiili mõõtmed ja nähtav materjali seisukord.
- Töötlemise kontroll:Kontrollige kriitilisi auke, pilusid, äravooluavasid ja mõõtmeid vastavalt kinnitatud joonistele.
- Montaaži kontroll:Kontrollige nurkade joondamist, riistvara paigaldamist, tihendamise järjepidevust ja klaaside tuge.
- Funktsionaalne kontroll:Kasutage tüüpilisi seadmeid korduvalt, et kinnitada sujuvat liikumist ja lukustumist.
- Lõpeta ülevaatus:Vaadake üle värv, katte välimus, kriimustused, käsitsemisjäljed ja nähtavad pinnadefektid.
Distsiplineeritud tootmisprotsess loob tugevama seose tehnilise spetsifikatsiooni ja ehitusplatsile saabuva vahel. See ühendus on eriti väärtuslik korduvate moodulite või range fassaadide koordineerimisega projektide puhul.
Praktiline valikuraamistik
Süstemaatiline valikuprotsess võib muuta spetsifikatsiooni töö selgemaks ja vähendada kriitilise nõude tähelepanuta jätmise ohtu.
- Määratlege ehituskeskkond:Tehke kindlaks kliima, kokkupuude, hoone kõrgus, suund, niiskus, kokkupuude soolaga ja puhastustingimused.
- Määrake avamisfunktsioon:Otsustage, kas ventilatsioon, suured vabad avad, kompaktne liikumine, turvalisus, juurdepääs või akustiline juhtimine on kõige olulisemad.
- Määrake klaasimisnõue:Määrake klaasi paksus, klaaside arv, ohutusnäitajad, akustilised eesmärgid ja ühiku eeldatav kaal.
- Määrake struktuurinõuded:Vaadake üle avamise mõõtmed, tuulekoormused, ulatus, ankurdamine ja eeldatavad tööjõud.
- Määrake soojusnõuded:Tehke kindlaks, kas on vaja termiliselt purustatud konfiguratsiooni, ja kooskõlastage see klaasimissüsteemiga.
- Määrake pinnatöötlus:Valige anodeerimine, pulbervärvimine, puidusüüga välimus või mõni muu kindlaksmääratud viimistlus vastavalt keskkonnamõjule ja arhitektuurilisele kavatsusele.
- Defineeri riistvara:Sobitage hinged, lukud, käepidemed, rullikud, tugipostid ja muud tarvikud aknatiiva suuruse ja töösagedusega.
- Vaadake installimine üle:Kinnitage seinaliidesed, ankurdamine, seibid, perimeetri ühenduskohad, drenaaž ja reguleerimine.
- Vaadake üle dokumentatsioon:Veenduge, et joonised, spetsifikatsioonid, kontrollikriteeriumid ja kinnitatud viimistlusnäidised oleksid kooskõlas tootmistellimusega.
Süsteeme võrdlevate projektimeeskondade jaoks võib kasulik hindamismaatriks hoida arutelud keskendunud mõõdetavatele omadustele, mitte üldistele tootekirjeldustele.
| Hindamiskategooria | Põhiküsimus | Eelistatud tõendid |
|---|---|---|
| Materjal | Kas sulam ja temperament on selgelt määratletud? | Materjali tehniline spetsifikatsioon |
| Profiil | Kas sektsioon sobib ava suuruse ja laadimisega? | Lõikejoonis ja projekteerimisandmed |
| Klaasimine | Kas süsteem suudab toetada nõutavat klaasi kogunemist? | Klaasitasku mõõtmed ja koormusandmed |
| Termiline | Kas soojusstrateegia on hoone jaoks sobiv? | Süsteemi üksikasjad ja soojusliku jõudluse andmed |
| Ilm | Kuidas õhku ja vett hallatakse? | Tihendi paigutus, drenaaži disain ja katseandmed |
| Riistvara | Kas operatsioonisüsteem ühildub aknatiivaga? | Riistvara ajakava ja kandevõime |
| Lõpeta | Kas pinnatöötlus sobib keskkonda? | Viimistluse spetsifikatsioon ja kontrollistandard |
| Paigaldamine | Kas seadet saab järjepidevalt paigaldada ja reguleerida? | Paigaldamise üksikasjad ja meetodi kirjeldus |
Kõige kasulikum spetsifikatsioon on selline, millest saavad aru projekteerimis-, hanke-, tootmis-, kvaliteedikontrolli- ja paigaldusmeeskonnad, ilma et oleks vaja igas etapis erinevaid tõlgendusi.
Kui kohandamine on mõttekas
Kohandatud konfiguratsioonid võivad olla kasulikud, kui standardmoodulid ei vasta täielikult projekti nõuetele. Levinud kohandamisalad hõlmavad profiili mõõtmeid, ava suurust, klaasi konfiguratsiooni, riistvarakombinatsioone, viimistlust, värvi, termilise katkestuse konstruktsiooni ja spetsiaalseid liidese üksikasju.
Kohandamine peaks ikkagi olema kontrollitud dokumenteeritud tehnilise protsessiga. Kohandatud toode vajab kinnitatud jooniseid, määratletud tolerantse, selgeid materjalinõudeid ja ühtset kontrollimeetodit. Kohandamine on kõige tõhusam siis, kui see lahendab projekti tegeliku nõude, mitte ei lisa keerukust ilma funktsionaalse kasuta.
Tehnilise kommunikatsiooni roll
Hea suhtlus projektimeeskonna ja tootja vahel võib vältida välditavaid probleeme. Oluline teave hõlmab avamise mõõtmeid, klaasi spetsifikatsioone, eeldatavat keskkonnamõju, jõudluse prioriteete, eelistatud toimimist, viimistlusnõudeid, paigalduspiiranguid ja asjakohaseid kohalikke standardeid.
Selged küsimused annavad sageli paremaid vastuseid kui laiaulatuslikud taotlused. Profiiliosa, sulami klassi, klaaside vahemiku, riistvara tüübi, tihendimaterjali, pinnatöötlusprotsessi ja kohaldatava toimivusklassifikatsiooni küsimine loob kasulikuma tehnilise vestluse kui lihtsalt küsimine, kas toode on "kvaliteetne".
KKK
Järgmised küsimused käsitlevad levinud tehnilisi kaalutlusi kaasaegsete alumiiniumist arhitektuursete avade valimisel ja täpsustamisel.
Mille poolest sobib alumiinium kaasaegse arhitektuuriga akende ja uste jaoks?
Alumiinium ühendab endas suhteliselt väikese konstruktsioonikaalu kasuliku mehaanilise tugevuse, suurepärase ekstrusioonipaindlikkuse, mõõtmete stabiilsuse ja laia valiku pinnaviimistlusvõimalustega. Need omadused võimaldavad tootjatel luua üksikasjalikke profiilisektsioone, mis ühendavad klaasitaskud, kambrid, tihendid, äravooluteed ja riistvaraliidesed.
Kas 6061-T6 on alati parem kui 6063-T5?
Nr 6061-T6 pakub üldiselt suuremat mehaanilist tugevust, samas kui 6063-T5 sobib laialdaselt arhitektuurseks ekstrusiooniks ja detailsete profiilide tootmiseks. Sobiv sulam sõltub konstruktsiooninõuetest, sektsiooni geomeetriast, tootmisvajadustest ja kavandatavast rakendusest.
Mida ütleb mulle raami seerianumber?
Seerianumber identifitseerib tavaliselt profiiliperekonna või raami nimimõõtme konkreetses süsteemis. See on kasulik korraldamiseks ja võrdlemiseks, kuid seda ei tohiks käsitleda universaalse jõudlushinnanguna, kuna sulam, seina paksus, kambri disain, klaasid, riistvara ja katsetingimused võivad erineda.
Miks kasutatakse alumiiniumraamides termokatkestusi?
Termiline katkestus katkestab otsese juhtivuse tee läbi metallraami. See võib parandada soojustõhusust ja aidata hallata sisepindade temperatuure, kui kogu süsteem on õigesti projekteeritud sobivate klaaside ja tihenditega.
Milline avamisviis on ventilatsiooniks parim?
Iga ruumi jaoks pole parimat konfiguratsiooni. Korpuse ja varikatuste konstruktsioonid võivad pakkuda otsest ventilatsiooni, samas kui liugsüsteemid võivad olla sobivamad, kui saadavalolev avanemisruum on piiratud. Valiku tegemisel tuleks arvesse võtta õhuvoolu, ruumi paigutust, juurdepääsu puhastamisele, ilmastikumõjusid ja tööharjumusi.
Kui oluline on klaasi valik?
Klaas on tervikliku avamise üks olulisemaid osi. Selle paksus, kaal, paneeli konfiguratsioon, ohutusnäitajad ning termilised või akustilised omadused mõjutavad raami disaini, riistvara valikut, klaastasku ühilduvust ja üldist jõudlust.
Kas pinna värvi saab kohandada?
Paljud alumiiniumist arhitektuurisüsteemid toetavad laias valikus värve ja viimistlusi. Olenevalt valitud töötlusest võib kohandamine hõlmata standardseid arhitektuurivärve, metalliefekte, puidusüüga välimust ja projektipõhiseid värviviiteid.
Mida tuleks enne tootmise alustamist kontrollida?
Kinnitage heakskiidetud profiilisüsteem, sulam ja karastus, avade mõõtmed, klaaside ehitus, riistvara, tihendid, drenaažikorraldus, viimistlus, värviviide, tolerantsid, paigaldusliidesed ja kohaldatavad toimivusnõuded. Heakskiidetud joonised peaksid kajastama lõplikku tootmiskonfiguratsiooni.
Kas suurte klaasidega avade puhul saab kasutada sama süsteemi kui väiksemate elamute akende puhul?
Mitte tingimata. Suuremad avad toovad kaasa erinevad konstruktsiooni- ja riistvaranõuded, eriti kui klaas muutub raskemaks või tuule kokkupuude suureneb. Suuremad sõlmed tuleks üle vaadata, kasutades nende tegelikke mõõtmeid, koormusi, profiili geomeetriat, tugevdust, klaasimist ja ankurdustingimusi.
Kuidas tuleks hinnata ilmastikunäitajaid?
Õhutihedust, veekindlust ja tuulekindlust tuleks arvestada koos kogu koostuga. Vaadake üle tihendid, nurgaühendused, drenaažiteed, profiili geomeetria, klaasid, riistvara kokkusurumine, paigaldusliidesed ja tingimused, mille alusel saavutati kõik märgitud katsetulemused.
Miks on paigalduskvaliteet nii oluline?
Paigaldamine määrab, kas projekteeritud raam saab tegelikus hoones õigesti toimida. Joondamine, ankrud, perimeetri ühendused, drenaaž, klaaside tugi ja riistvara reguleerimine mõjutavad toimimist ja ilmastikunäitajaid. Hästi läbimõeldud toode võib siiski halvasti toimida, kui paigaldamine on ebajärjekindel.
Millist teavet peaks tootja kohandatud projekti jaoks saama?
Kasulik projektiteave hõlmab ava suurust, hoone tüüpi, kokkupuudet keskkonnaga, soovitud avamisstiili, klaasi konfiguratsiooni, konstruktsiooninõudeid, soojuslikke ootusi, viimistlust ja värvi, riistvara eelistusi, paigalduspiiranguid ja asjakohaseid tehnilisi standardeid.
Paremate avade loomine parema spetsifikatsiooni kaudu
Moodsa fassaadiava toimivus on paljude omavahel seotud otsuste tulemus. Alumiinium pakub kohandatavat konstruktsiooniplatvormi, kuid lõpptulemus sõltub ka profiili disainist, sulami valikust, klaasist, termilisest eraldamisest, tihenditest, riistvarast, drenaažist, pinnatöötlusest, valmistamise täpsusest ja paigaldusest.
Seetõttu algab läbimõeldud spetsifikatsioon tegelikest ehitustingimustest. Kui need tingimused on mõistetud, muutub lihtsamaks avanemiskonfiguratsiooni valimine, sobiva raamiperekonna määratlemine, klaasisüsteemi koordineerimine, vajalike ilmastiku- ja termiliste omaduste kindlakstegemine ning tootmise ja paigaldamise käigus vajalike kontrollpunktide määramine.
Selline lähenemine loob ka parema suhtluse kogu projekti ulatuses. Arhitektid saavad selgitada projekteerimise eesmärki, insenerid saavad määratleda jõudlusnõuded, hankemeeskonnad saavad võrrelda tehnilisi konfiguratsioone, tootjad saavad koostada täpsed tootmisdokumendid ja paigaldajad saavad töötada selge liidese üksikasjade alusel.
Projektide jaoks, mis nõuavad konstruktsiooni jõudluse, puhaste arhitektuuriliste joonte, ilmastikujuhtimise, paindliku viimistluse ja praktilise pikaajalise töö kombinatsiooni, loovad hoolikalt projekteeritud alumiiniumsüsteemid mitmekülgse aluse. Võti ei ole kõige keerulisema konfiguratsiooni valimine, vaid konfiguratsiooni valimine, mis sobib hoonega, keskkonnaga ja sellega, kuidas inimesed ruumi kasutavad.
Kas vajate oma projekti jaoks tehnilist konfiguratsiooni?
Projektispetsiifilise profiili valiku, avanemise konfiguratsioonide, klaaside ühilduvuse, pinnaviimistluse ja kohandatud arhitektuurinõuete jaoks,võtke meiega ühendustet arutada tehnilisi üksikasju tootjameeskonnaga.
